半導体製造のロット管理とは？前工程・後工程の違いと管理ポイント

ロット管理とは？

半導体産業において、工程進捗、品質管理のためにロットでの管理を行っています。

ロットとは、同一条件でまとめて処理・管理するための単位です。

本記事では、前工程、後工程でのロット管理の手法とポイント、さらにロット管理のシステム化の必要性についてご紹介します。

前工程におけるロット管理

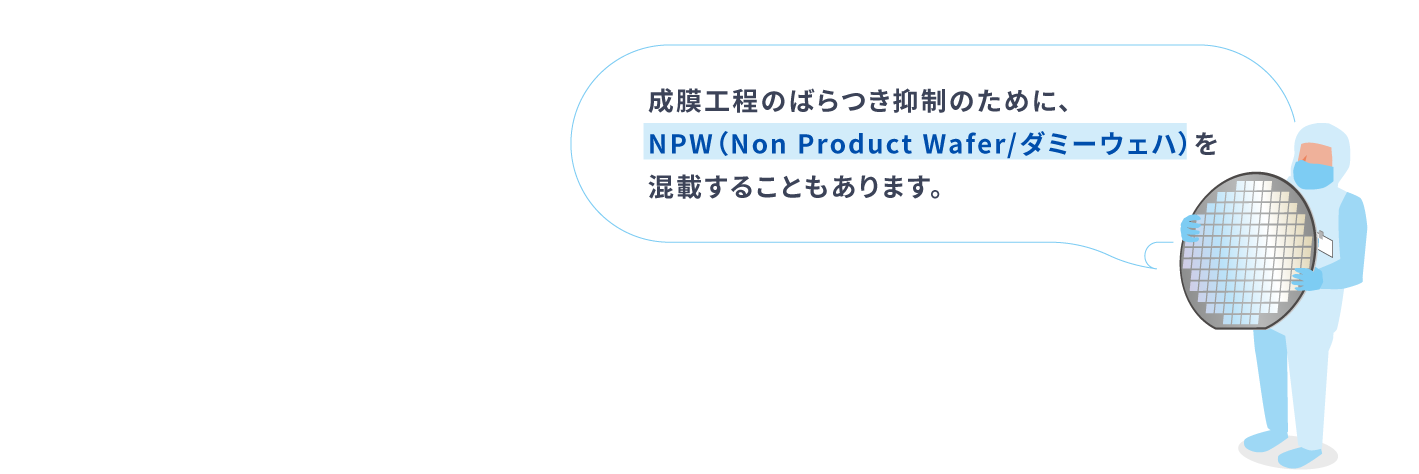

前工程では、シリコンウェハ25枚を1ロットとして管理するのが主流です。

多くの製造装置が25枚単位での処理に対応しており、この単位がそのまま工程管理の基準となっています。

管理対象の「形」はウェハのまま進むため、管理単位がぶれにくいのが特徴です。

ここからは、前工程におけるロット管理のポイントについてご説明します。

１．膨大な工程数

・1枚のウェハを完成させるまでに、数百工程以上を経る必要があります。

各工程での条件設定・実績記録・異常検知を、この膨大なステップにわたって管理し続けなければなりません。

２．リワーク・ロット分割・再統合の発生

・検査結果によっては、同一ロット内の特定のウェハにのみ、追加処理ややり直し（リワーク）を行うケースがあります。

・ロットの分割、再統合が発生し、管理がより複雑になります。

３．自動搬送・自動処理が前提のため、システムでの追跡が重要

・前工程はクリーンルーム必須で、製造は自動化されています。

・製造設備によっては、工程前後でウェハが収まるスロット位置が変わるものもあり、ウェハ1枚単位でのリアルタイムな進捗管理が求められます。

後工程におけるロット管理

前工程は、製品がウェハという統一された形態のまま工程を進むため、管理単位が一貫しており、ロット管理の構造を比較的整理しやすいのが特徴です。

一方後工程では、ダイシングでウェハがチップに分かれるところから、管理が難しくなります。

トレーへの収納、モールドによる封止と、工程の進行とともに製品の荷姿が繰り返し変化します。

後工程でのロット管理のポイントは以下のとおりです。

１．ロットの分割・統合管理

・前工程から引き継いだロットが途中で分割されるケースが頻繁に生じます。

・「同一ロットは同一条件で工程を進める」という原則を維持するためには、分割・統合の履歴を正確かつリアルタイムに記録する体制が不可欠です。

・分割後の各ロットが、元のどのロットから派生したか常に追跡できる状態にしておくことは、その後の品質保証活動において欠かせません。

２．管理データの整合性確保

・モールド工程を経た後は、チップ本体が封止樹脂の内部に収められるため、外観から識別することができません。

この段階でトレーサビリティデータに欠損や不整合があれば、出荷後に品質問題が発生した際、原因となったチップの切り出し元ウェハを特定できなくなります。

３．管理粒度の最適な設計

・品質保証の観点からは、全工程においてチップ単位の全数検査を実施することが理想的です。

しかし実際には、管理粒度を細かくするほどコストがかさみ、生産リードタイムも長くなってしまいます。

・管理粒度の設定は、製品の用途・要求品質・生産規模・コスト目標を総合的に勘案した上で判断する必要があります。

適切な粒度を設計することで、トレーサビリティを確保しながら生産効率を維持できるようになるのです。

観点	前工程	後工程
管理単位	ウェハ（ロット）	ウェハ、チップ、トレー
特徴	工程が複雑	荷姿が変化
主な難しさ	工程制御	ロット分割・統合管理
リスク	作業工程ミス	トレース不整合

まとめ　―なぜロット管理にシステムが必要なのか

半導体製造におけるロット管理は、工程ごとに手法も管理上の要点も大きく異なります。

単に製品出荷時点の記録を残せばよいというものではなく、MES（製造実行システム）を活用したリアルタイムかつ体系的なロット管理によって、品質・トレーサビリティ・製品信頼性を一貫して確保することが求められます。

Excelや属人的な運用でも始められますが、前工程のように工程数が多い領域のリアルタイム進捗管理や、後工程で頻発する分割・統合履歴の追跡は、運用の拡大とともに管理負荷が増大する一方です。

運用実態に合った仕組みを整えて、現場の安定運用につなげていきましょう。

KISは前工程・後工程を含む全工程でのMES導入・構築支援の実績がございます。

具体的な事例などご興味ありましたらお気軽にお問い合わせください。
